??1、PKE简述

??无钥匙门禁系统
，简称为PKE（Passive Keyless Entry）
，类似于智能卡；除了有远程
？乜拧⒄页抵
，当驾驶者踏进指定领域时
，该系统通过鉴别判断若是是合法授权的驾驶者则进行自动开门；上车之后
，驾驶者只必要按一个按钮即可启动点火开关。如下图所示
，当持智能卡的人在指定领域内
，只有触动车昧髋赡感应开关
，就会自动打开门锁；进入车内后
，只需按下位于方向盘下的启动键就能够发起汽车；同样停车后按下就可熄火
，当人脱离车肯定距离后
，车门就会自动上锁。

??PKE智能钥匙系统是汽车智能化、信息化、电子化的体现
，提高了整车的安全性、靠得住性、舒服性
，拥有极佳的市场远景和巨大的潜在效益。

??2、PKE市场利用

??随着技术的不休发展与成熟,如今PKE无钥匙进入系统已被宽泛利用在各个领域,在汽车行业
，此刻不仅奔腾、宝马等高端汽车造作商已经选取了这一技术
，并且蒙迪欧、天籁和马自达也相继选取该技术；本土车厂华晨、奇瑞、比亚迪等也起头配装该产品。

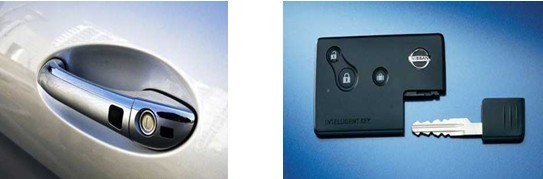

感应开关?????????????????智能钥匙

??目前汽车装置PKE系统重要有两种方式：

??前装市。故名思义
，汽车在出厂前已经由厂家作为标配预装了PKE系统。这种方式由于其先天的优势
，系统与整车的结合更缜密
，可实现 的职能也更多。出厂前装置了PKE系统的汽车
，通常会在车门把手那里设计一个感应开关
，当车主拉到门把手时
，车内的节造器会首先唤醒车主所携带的智能钥匙
，并进行身份验证
，身份验证成功车主能力进入车内
，整个过程只耗时几个毫秒；

??后装市。由因而独立研发设计
，并且要思考适应绝大无数的车型
，所以来装市场的PKE产品不成能像原装的PKE那样能与汽车做到无缝衔接
，有些职能受到先天前提的限度而无法实现,但最根基最常用的职能已经能够做到与原装一样
，齐全能够满足汽车用户的需要。

??不论是前装PKE还是后装PKE,也不论是哪一个品牌的产品
，其根基职能大体都是一样的
，同使剽也是通常用户最常用或者最感兴致的职能。这些职能大体可分两类：

??1、自动职能：

??自动感应开锁：当智能卡呈此刻主机的有效检测领域内时
，自动开门锁
，并撤防；

??自动上锁：当用户脱离汽车肯定距离时
，自动锁车门
，并设防；

??自动升窗：若是用户脱离汽车后没有关好车窗
，系统会自动将车窗升起。

??这几个职能能够说是最实用的职能
，出格是当车主双手都提着器材
，若是装置了PKE系统
，只必要走从前拉开门把手上车就行了
，这样就能够彻底解放你的双手。

??2、防盗职能：

??此刻通常的PKE产品都能够实现传统单向防盗器的所有职能。好比:振动报警、停车警示、犯法启动自动断油断电等。另表
，PKE系统所配的电子钥匙也能够作为
？仄魇褂
，从而实现远距离
？刂澳。

??3、PKE市场规划

??智能无线通讯系统有好多的要求；

??1、要求是体积幼、成本低
，解决规划用一个智能的单片机来实现
，单片机由数字和仿照前端组合成一个芯片；

??2、要求是经济的双向通讯
，基站号令用125KHz低频发送
，高频响应
，用低频发送成本逐步降低；

??3、要求是通讯距离在2米以上
，其应答器有高度的输入活络度
，由于在通常环境下有好多的噪音滋扰
，所以在设计系统的时辰要求有高度的活络度极度沉要；

??4、解除天线的方向性
，由于节造信号不成能一向从一个方向发来
，出格是随身携带的单元
，发送的方向不成能节造
，所以在应答器板上使用三个方向的天线XYZ
，不论信号从哪个方面来都能够接管到；

??5、对电池寿命的要求
，由于有一些电池是用来作汽陈凤面胎压检测系统的
，不成能每6个月打开换电池
，所以选取唤醒滤波器以削减电流使用；

??6、最后是数据的安全性要求
，发送信号加密
，收到信号时再解密。

??那么
，此刻市场有多种PKE规划利用
，较为常见的是TI、NXP、Microchip、AMS的规划
，每个规划各有各的特点：

??A、TI & NXP：TI和NXP起步较早
，规划相对成熟
，但价值相对较高；前装市场选择较多；周立功、品佳对NXP的规划推广度较大； 比亚迪也已经筹备在其中高端车型上选取NXP的PKE规划；

??B、Microchip：集成度高
，参与了硬件KEELOQ滚码
？； 能实现PKE全数职能
，且能够急剧定位；

??C、AMS：活络度高
，感应距离远
，且低频操作极为单一
，尤其是对RSSI ? 的读取
，对于衰减比力强的环境来说是不错的选择。

??4、PKE的工作道理

??单一地说
，PKE的工作道理就是无线射频技术进行信号互换与认证的过程
，其中蕴含高、低频的发射与接管。

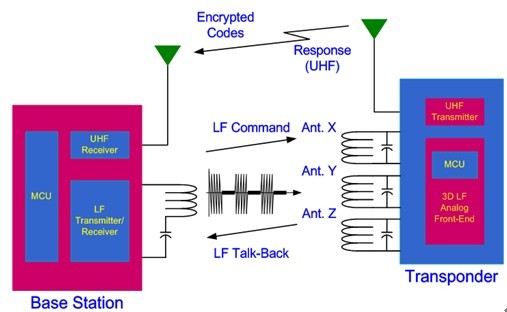

??PKE系统由基站和应答器组成
，基站蕴含低频(LF)发射
？楹透咂(UHF)接管
？
，而应答器蕴含低频(LF)接管
？楹透咂(UHF)发射
？橐约叭嗵煜。这两部门之间采取双向通讯
，根基框图如图所示
，基站单元会一向地发送一条编码为125 kHz的低频报文以搜索并唤醒肯定领域内的应答器。该信号领域内的所有应答器都可能接管到该报文
，并对编码的数据字段进行验证。一旦车主身上的应答器鉴别成功
，它就会自动发送一条高频段(315M/433M)的射频Keeloq编码报文
，基站单元在收到该报文后对其进行解码
，若是鉴别成功
，将节造指令执行机构打开车门。

??在这个过程中
，三相天线能够越发有效地接受信号
，3D低频唤醒芯片(LF Wakeup IC)能够唤醒MCU
，从而MCU能够节造执行机构。

??针对上述的介绍

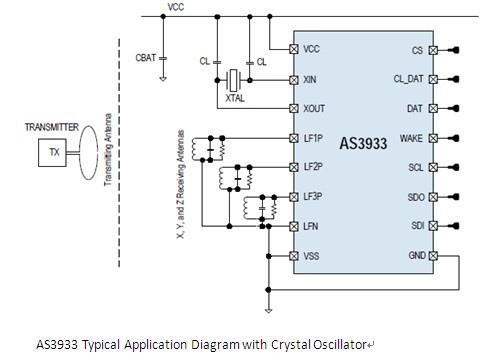

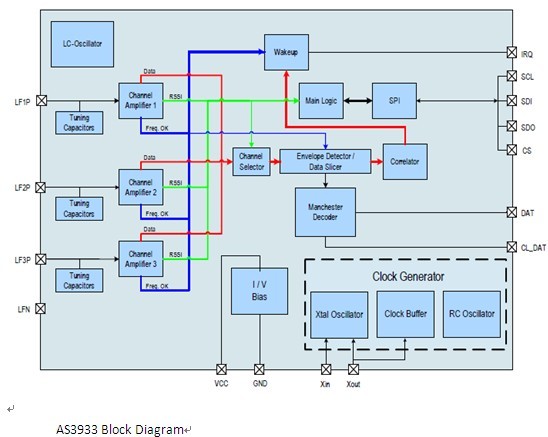

，奥地利微电子有AS3931/AS3932/AS3933产品能够用于PKE利用。出格是AS3933
，鹤立鸡群的80 μVrms敏感度
，可对唤醒领域进行优化
，其2.7μA超低电流亏损也极大地耽搁了电池寿命。AS3933的接管频率领域宽泛
，为15 至150 kHz
，为各类RFID技术或远程无钥匙进入等各类利用提供了矫捷性。AS3933为每个工作通路提供了一个数字RSSI（接管信号强度批示）值
，并支持可编程数据速度和带时钟复原的曼彻斯特解码。它还蕴含一个由晶体振荡器或内部RC振荡器产生的内部时钟产生器
，且AS3933在同类器件中初次提供了内置自动天线调谐器
，可将天线调谐到所需的载波频率。通
？突С鞘幸笳庑┲澳芾唇档退堑腂OM成本
，又不影响机能。我们已经将AS3933 Design in铁将军的PKE规划中
，另表
，AS3931和AS3932也别离有其对应客户群。

??附：中国汽车无钥匙进入和启动系统重要竞争者

??大陆 (ConTi)

??阿尔卑斯 (ALPS)

??电装 (Denso)

??海拉 (Hella)

??马夸特 (Marquardt)

??摩比斯 (Mobis)

??博世 (Bosch)

??康奈可 (Calsonic Kansei)

??科世达 (Kostal)

??欧姆龙 (Omron)

??辉创 (Whetron)

??铁将军 (Steelmate)
