握别卡顿！一文讲透永利yl23455展芯7寸屏GUI的四种高效规划！

2025/09/05

浏览量：3453

随着储能逆变产品在亚非拉等新兴市场的发作式增长，带屏设备正急剧成为客户标配。其中7寸、1024×600分辨率的大屏人机界面（HMI）因显示内容丰硕、交互直观，受到越来越多终端用户青睐。

2024 年数据显示，我国出口亚洲市场的逆变器金额达 201亿元，同比增速31%；拉美市场出口金额75亿元，同比增长27%，其中沙特、印度、巴基斯坦等国的出口同比增幅均超过95%。这一趋向推动下人机界面（HMI）配置持续升级，7寸1024×600分辨率的大屏规划凭借高像素密杜纂高亮杜着势，在户表强光环境下仍维持清澈显示，已成为工业节造场景的 "黄金尺寸"。

然而高分辨率屏幕也带来显著的技术挑战：在嵌入式系统常用的RGB565色彩体式下（每个像素占用2字节），1024×600分辨率的单帧图像需占用1.2MB内存。若要实现流畅动画成效与双缓冲机造，则需更多RAM空间，这对主流MCU提出了严格考验。若何在31%的市场增速与技术机能要求之间找到平衡，成为行业得救的关键课题。

永利yl234557寸屏GUI规划

针对上述痛点，永利yl23455展芯依附ST旗舰MCU STM32H7S/STM32U5G9推出了高机能7寸屏GUI规划，并提供多种配置选择，以矫捷满足分歧客户对机能与成本的差距化需要。

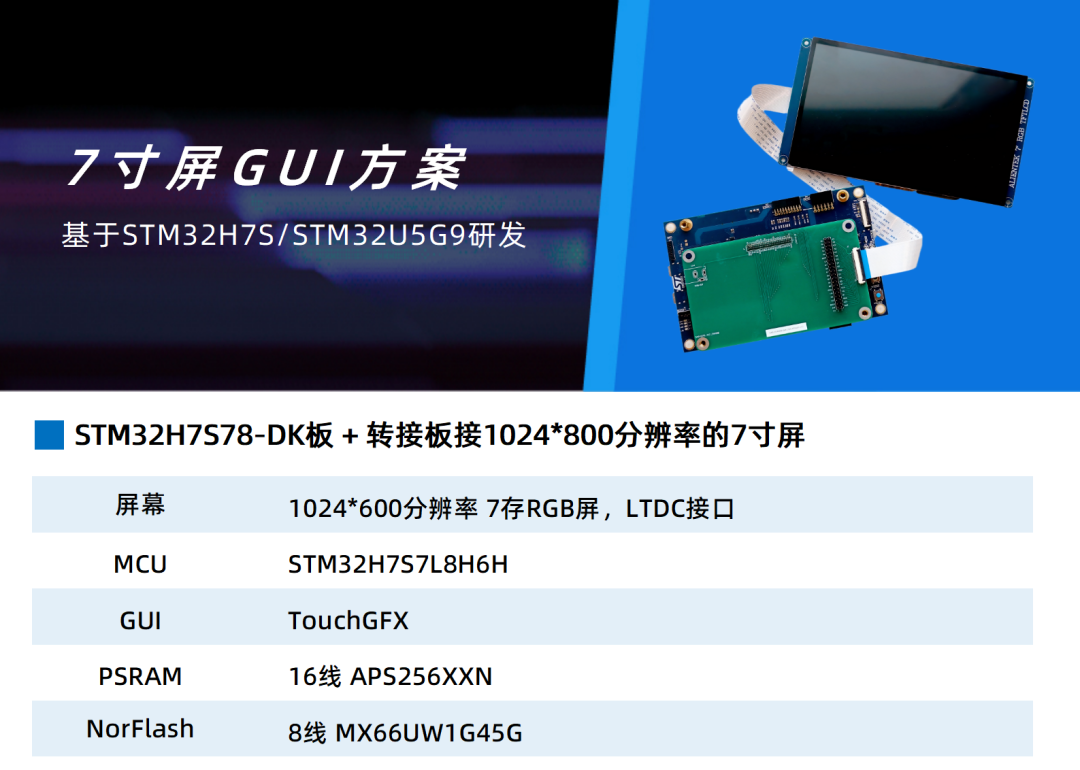

1、顶配机能——16线PSRAM+8线Flash

选取STM32H7S7L8H6H等高配型号，支持16线PSRAM，可实现双缓冲流畅显示，动画成效可达40-60FPS，合用于对UI流畅杜仔极高要求的场景。

2、平衡配置——8线PSRAM+8线Flash

基于STM32H7S78-DK板通过将XSPI1配置为8线模式并表接8线PSRAM，该规划仍可实现双缓冲及多种动画成效，但在部门动画流畅性上略逊于16线PSRAM规划，合用于对帧率和动画复杂度要求不高的利用场景。

3、低成本规划——虚构帧缓冲技术（无需表扩RAM）

在最新版本的TouchGFX 4.25.0中引入了虚构帧缓冲技术，该技术需借助MCU上的GFXMMU表设，可能以较幼内存驱动高分辨率屏幕。对于1024×600分辨率的屏幕，选取1/4帧缓存时仅需300KB RAM，从而可直接使用内部RAM，无需表扩内存，有效降低成本。该规划合用于界面动画较少或刷新元素不多的利用场景。

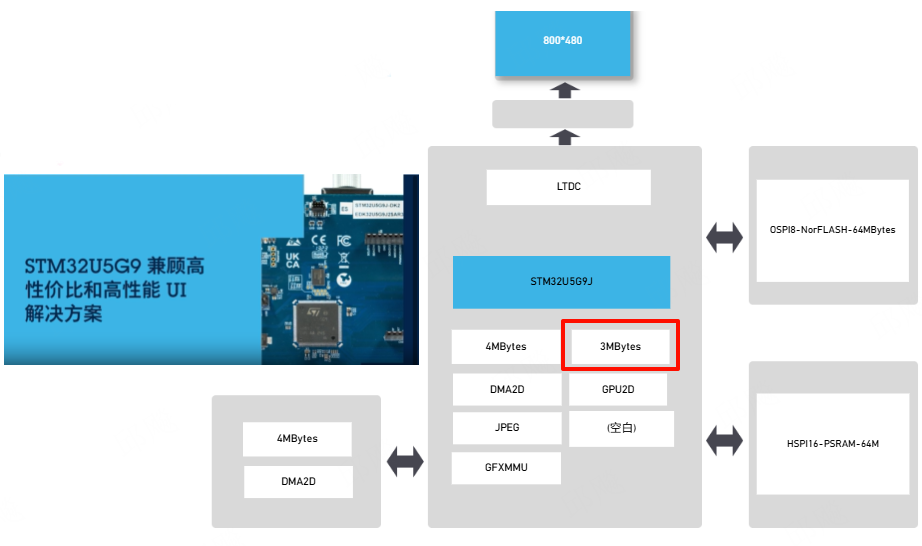

4、内置大RAM规划——STM32U5G9

STM32U5G9的内部陆续SRAM有3008KB，能够满足1024*600分辨率RGB565双buffer的需要（2.4MB），内部ram的速度很高，能够实现极度流畅的动画成效。并且在跑TouchGFX的时辰实时CPU负载不高，在一些静止界面，只有1%的CPU load，在一些动画界面，凭据动画的复杂度，cpu负载约莫在10%-40%之间。

除了在光伏与储能领域阐发杰出，7寸屏GUI解决规划还可宽泛利用于多个嵌入式显示场景，蕴含智能家居中控屏、门禁考勤终端、电梯内屏信息展示、楼宇自动化节造界面，甚至无纸纪录仪等工业仪表设备。凭借高机能图形处置能力、丰硕的衔接性与高不变性，该规划可满足各类人机交互需要，援手客户打造流畅、美观且响应迅捷的终端显示产品。
