??我们曾在《意表风险直升？永利yl23455燃气智能解决规划助力安全过冬》一文中介绍过基于永利yl23455E9x系列蓝牙模组的主从一体多衔接规划。该规划能保障在低功耗的前提下实现多设备互联互通。蓝牙一主多从是怎么解决集中式水表抄表难题的呢？

??一、推算布景

??在集中式水表抄表利用中，一种合理的通讯规划是选取BLE本地1拖10采集，再通过NB远传。具体是1个水井中装有11只水表，其中10只水表装E95透传从机？，剩下1只水表装E92主从一体？+NB？，10只从机水表将数据汇总到这1只主机水表，主机水表再通过NB上传至基站+后盾。

??具体从机水表1天传3次数据给主机水表，1次数据量500bytes，主机水表不发送数据，只接管。

??客户主、从机水表，拟选取额定容量2500mAh锂电池供电，要求运行功夫≥7年，本文将评估主机用E92、从机用E95，功耗是否能够满足该场景要求。（暂不思考主控MCU功耗，只评估BLE？楣模

??二、推算过程

??1、一主10从工作模式介绍

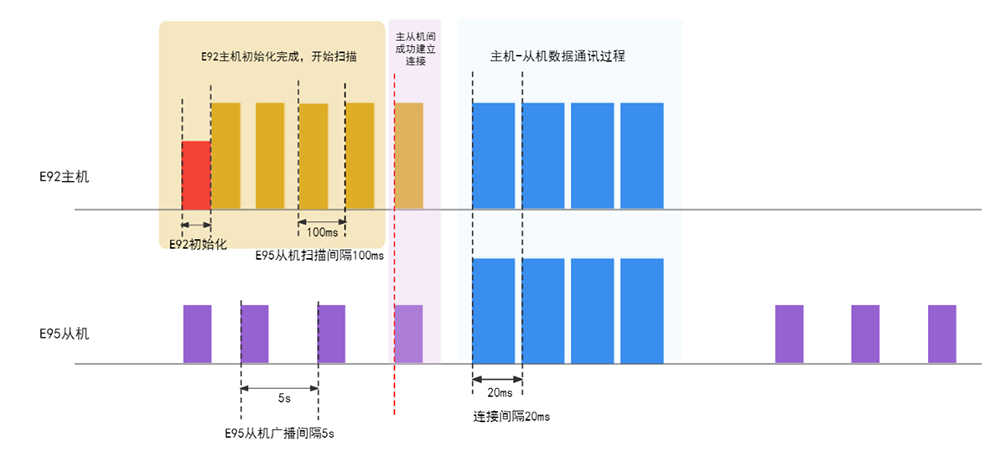

??为了最大水平的降低功耗，如下图所示，E95从机大部门功夫都处于广播、低功耗状态（BT_CTL=0，PWR_CTL=1），除了每天3次醒来跟主机成立起衔接—数据通讯，此时E95从机处于衔接、唤醒状态（BT_CTL=0，PWR_CTL=0）。

??E92主机，大部门功夫都处于断电状态，除了每天3次上电，执行初始化—起头扫描—扫描到E95从机—成立衔接—数据通讯流程，此时E92主机处于衔接、唤醒状态（BT_CTL=0，PWR_CTL=0）。

??为了降低功耗思考，E95广播距离选择5s。

??为了提高数据发送速度，缩短？榇τ谙谓印⒒叫炎刺Ψ，主、从机衔接距离都选择20ms。

??为了E92主机能尽快的扫到E95从机广播、并成立衔接，E92的扫描距离可选择的幼一些，如扫描距离选择100ms（扫描距离越幼，越容易扫到从机）。

??那么E92、E95分歧工作阶段，均匀功耗值如下：

??* 参考E92主从一体使用说明书，得到如下功耗参数：

??如果E92主机从上电到扫描到E95从机广播、成立衔接，必要期待3个广播距离功夫，即3*5s=15s。

??E92扫描距离100ms，均匀功耗约38uA（通常可以为，100ms扫描功耗=100ms衔接功耗）。

??E92衔接距离20ms时，均匀功耗约250uA。

??* 参考E95从机使用说明书，得到如下功耗参数：

??E95广播距离5s时，均匀功耗约4uA。

??E95衔接距离20ms时，均匀功耗约3.5mA。

??*下面推算500bytes数据，必要几个衔接事务能发完？

??如果E92与E95成立衔接后，MTU更新到最大的163，使能DLE，由于E95的txque=1，即1个衔接事务里只有1次TX，那么500÷163=3.067，即500bytes数据至少必要4个衔接事务能力发送结束。

??2、主、从机逐日能耗推算

??*?E95从机逐日能耗推算：

??E95？橹鹑沾τ谙谓幼刺墓Ψ，推算公式①如下所示：

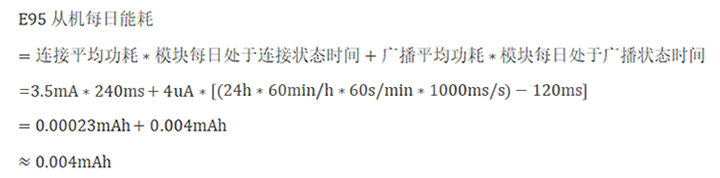

??那么E95从机逐日能耗，推算公式②如下所示：

??* E92主机逐日能耗推算：

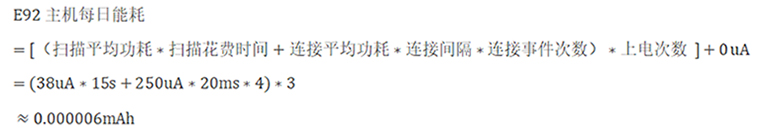

??E92主机逐日能耗，推算公式③如下所示：

??3、主、从机电池额定容量推算

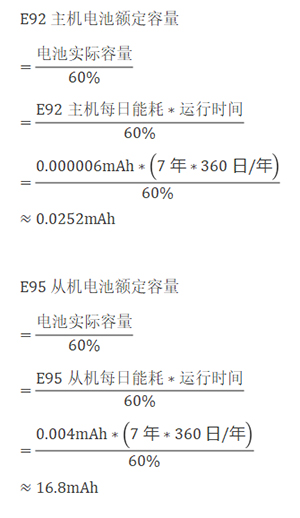

??已知锂电池现实容量=额定容量*60%，放电功夫是7年，那么E92主机、E95从机的电池额定容量，如推算公式④所示：

??三、结论

??E95从机：大部门功夫都处于广播、低功耗状态，除了每天3次唤醒，跟主机成立起衔接、进行数据通讯，广播距离选5s，衔接距离选20ms，那么推算得逐日能耗约0.004mAh。

??不思考MCU功耗，要运行7年，推算得电池额定容量是16.8mAh，远幼于客户所选电池额定容量2500mAh，所以通常是能正常运行7年的。

??E92主机：大部门功夫都处于断电状态，除了每天3次上电，扫描到E95从机，成立起衔接、进行数据通讯，且成立衔接后，MTU更新到最大、使能DLE。扫描距离选100ms，衔接距离选20ms，那么推算得逐日能耗约0.000006mAh。

??不思考MCU功耗，要运行7年，推算得电池额定容量是0.0252mAh，远幼于客户所选锂电池额定容量2500mAh，所以通常是能正常运行7年的。
