“高萌预警”！持续图解Wi-SUN节点入网流程
2020/04/26
浏览量：10759
??上回说到，Node经过PA帧交互、身份认证、PC帧交互等一些列操作，终于成为了心仪PAN中的一员 。
??那么作为一个PAN的中的新人，他怎么找准自己的定位，找到自己与大BOSS- Board Router的联系蹊径呢 ？
??答案即将揭晓
??首先介绍一下WI-SUN的使用的网络架构为RPL（the IP routing protocol designed for low power and lossy networks），这是一种基于IP技术的低功耗无线局域网，结合了IEEE802.15.4和IPv6和谈 。
??要组建一个RPL网络，必要3种RPL节造新闻，它们是一种ICMPv6新闻类型，下面介绍下这三种新闻：
??DIO（DODAG Information Object）：蕴含节点自身信息，好比RANK、MAC地址等，邻居只有收到了DIO以来才确定是否能选择它为父节点 。
??DAO（Destination Advertisement Object）：这个包是为了数据下传用的，子节点传给父节点汇报其距离等新闻 。
??DIS（DODAG Information Solicitation）：征集DIO包用的 。

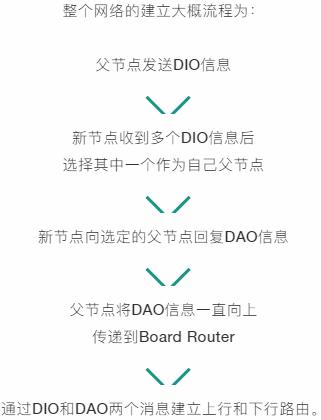

??下面具体介绍下这个过程：

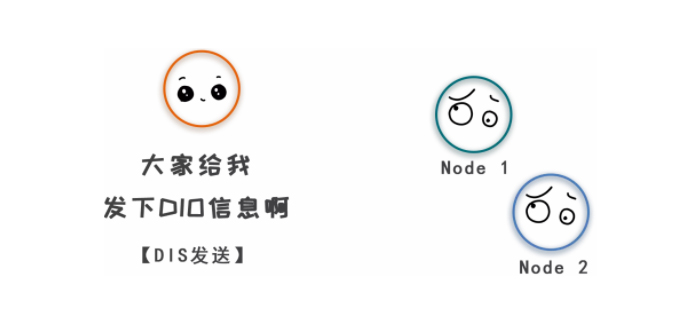

??1、DIS发送
??新节点发送DIS信息要求周围邻居节点发DIO新闻

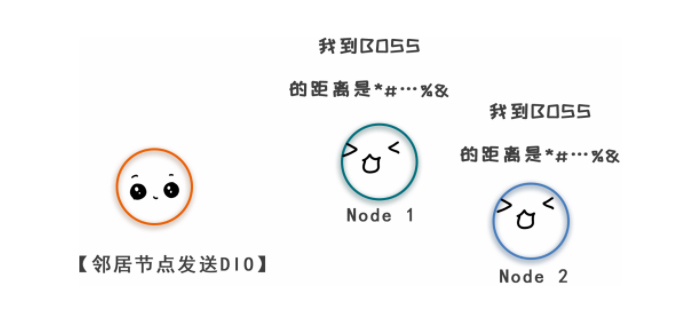

??2、邻居节点发送DIO
??周围邻居节点收到DIS信息后，调整自己的Trickle按时器，以最快的频次起头发送DIO信息，DIO信息中就蕴含节点自身信息，好比RANK、MAC地址等 。

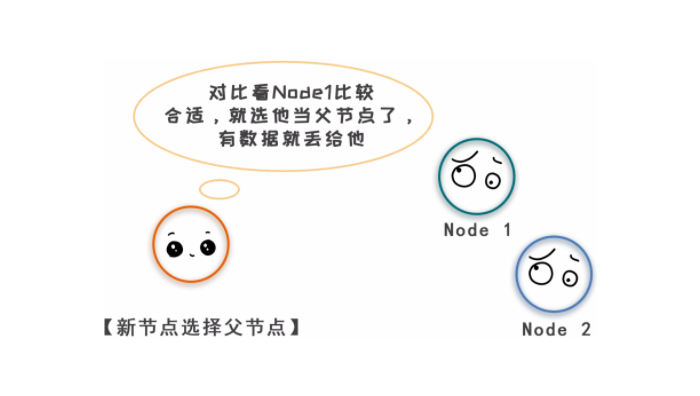

??3、新节点选择父节点
??新节点收到一个或多个DIO信息，从这些DIO信息当选择最优的一个，当做自己的父节点 。到此这个新节点的上行路由就确定了 。以来它有任何必要发给Board Router的信息都先发给它选定的这个父节点，由这个父节点助忙向上传输 。

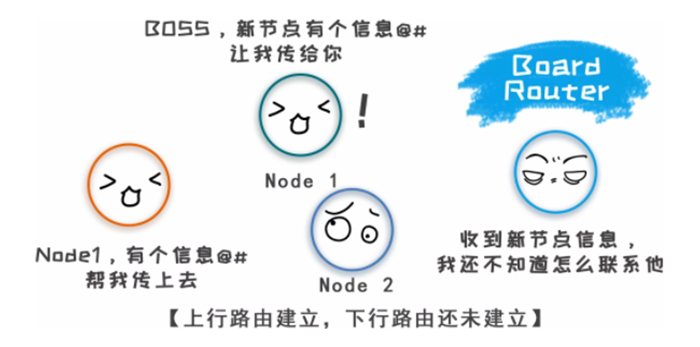

??上行路由确认了，这时新节点能够向上传输数据，但是Board Router 并不能找到这个新节点，不能自动跟这个新节点发数据，所以还必要成立下行的路由 。

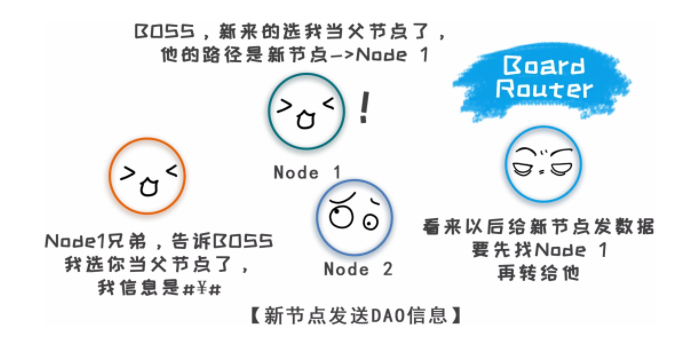

??4、新节点发送DAO新闻
??新节点在选定自己的父节点后，会向这个父节点发送一个DAO新闻，通知父节点自己与它的距离等新闻，父节点收到后会把这个DAO新闻加上自己的信息，再发送给父节点的父节点，一向向上传输到Board Router，最终Board Router收到DAO新闻后就能从中获取到这个新节点的路由信息了 。至此下行路由也就确定了 。
??必要把稳的是，Wi-SUN的规范当选取RPL的非贮存模式，所以所有的中继节点都是不会保留自己下面子节点的信息的，所以下行路由的信息都保留在Board Router中，意味着每次下行的数据，在数据包中就蕴含了这个数据的蹊径信息，所有中继节点都依照这个蹊径信息的批示向下一跳转发数据 。
??更多问题欢迎到原贴（点击跳转）下方留言探求哦~
